Konsep VTP dan Configurasi di Cisco IOS

Ketemu lagi dengan saya Een Pahlefi, dalam keadaan network yang kecil kita mungkin tidak masalah untuk menconfigurasi vlan database dalam 1-4 switch, tapi bagaimana jika kita yang kita configurasi ada ratusan switch? cape dahhh haha..

Solusi nya yaitu menggunakan VTP, Cisco IOS dikenal fitur yang nama nya VTP yaitu vlan trunking protocol.

VTP sendiri ada 3 mode
1. Mode Server
2. Mode Client
3. Mode Transparent

Mode Server : Seperti namanya mode server sebagai penyedia layanan VTP dan akan menyebarkannya ke semua client

Mode Client : Switch yang menerima advertise dari mode server

Mode Transparen : Switch yang ingin menerima advertise dari mode server, artinya dia berdiri sendiri alias independen haha

Baiklah langsung saja

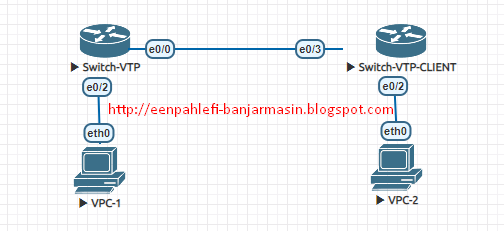

Topologi

Switch-VTP-Server

SW-VTP-SERVER(config)#vlan 22
SW-VTP-SERVER(config-vlan)#name vlan22
SW-VTP-SERVER(config-vlan)#end

interface Ethernet0/0
switchport trunk encapsulation dot1q
switchport mode trunk
vtp mode server
vtp domain suneo.web.id
vtp password eenpahlefi

Switch-VTP-Client

interface Ethernet0/3
switchport trunk encapsulation dot1q
switchport mode trunk
vtp mode client
vtp domain suneo.web.id
vtp password eenpahlefi

Kita cek hasil nya

show vtp status

show vtp status

Kesimpulan nya : jika kita tambahkan vlan baru di switch disisi server, maka otomatis vlan yang ada di sisi switch client juga akan bertambah otomatis, sangat memudahkan bukan..

Troubleshoot : pastikan status MD5 sama di kedua sisi

0x09 0xE0 0xC3 0x3E 0x29 0x32 0x4C 0xC8

0xE6 0x01 0x81 0xC5 0xFB 0xE2 0xE1 0xBD

Jika terdapat error atau belom sama, kita bisa mencoba advertise ulang vlan dari sisi VTP-Server

Semoga Bermanfaat

Penulis : Een Pahlefi,S.Kom
